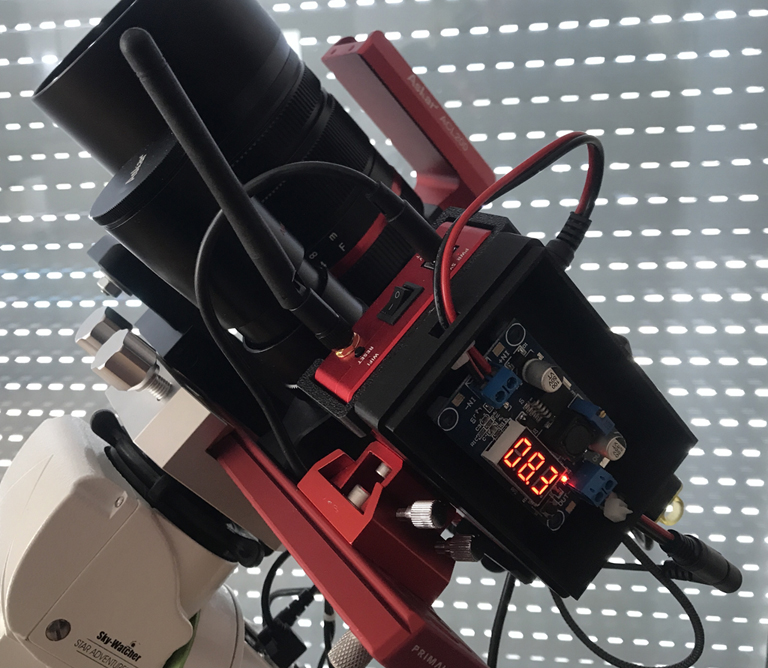

Meine Hardware Ideenschmiede für den Astronomie-Markt
Ein mobiles Setup mit dem neuen TS-Optics TSAPO60f5Q auf einer GEM28 mit Berlebach Stativ
Mit dem
neuem TS-Optics Flatfield APO habe ich auf einer GEM28 mit
Berlebach Stativ erneut ein mobiles Setup mit umgangreichem ZWO Equipment
konfiguriert, erfolgreich getestet und dies mit mehreren Referenzaufnahmen dokumentiert.
Optron GEM28 GoTo Montierung
STATIV REPORT 172 ASTRO + GEM28 Adapter + ABLAGEPLATTE
TS-Optics TSAPO60f5Q 60 mm f/5 Quadruplet Flatfield APO
ZWO EAF5V Fokussierer mit Temperatur-Sensor
Galaxy Sucher 8x50 RA, rot 90 Einblick mit Fadenkreuzokular
TS-Optics Guiding Set mit 50 mm Leitfernrohr und ASI120mini
Neumann Aurora Flatfield Leuchtfolie D=100 mm, mit 12 V Inverter
2 gekürzte und konfektionierte Heizbänder
ASI533MC-Pro Kamera mit Filterrad
Asiair Plus zur Komplettsteuerung des Setups
Kurzes und sicheres Kabelmanagement
Symmetrischer Aufbau des Imaging Trains für optimale Balance
|
|
GEM28 Stativ-Adapter
Um die hervorragende GEM28 Montierung noch leichter zu machen, bietet sich ein leichtes Carbon Stativ an. Dazu benötigt es einen
speziellen Adapter den ich entworfen und als kleine Serienfertigung beauftragt habe. Mittlerweile vielfach,
auch international im Einsatz. Mittlerweile im
|
|
Rolluntersatz unter CGEMII
Um meine CGEMII leichter an die vorbereitete Aufnahmeposition fahren zu können, habe ich einen
hochfunktionalen Rolluntersatz entworfen und mit günstigen Kaufteilen selbst angefertigt.
|
|
Feinfokussierung für Objektive oder das Space-/White-/Redcat
Eine einfache, aber wirkungsvolle Feinfokussierung für Objektive an der DSLR mit aufgesetztem Geoptik Blitzschuh-Adapter
oder für die Teleskope auf dem Handgriff.
Die erfoderliche Riemenscheibe, das Flachband und der Fokussierer sind Standard-Kaufteile. Die korrekte Bandlänge
sowie die notwendige Spannung wurde berechnet und mit einer eigenen Lösung exakt konfektioniert.
Der Lacerta microfokus lässt sich sehr einfach mit dem MSM30 von Starlight Instruments motorisieren (siehe WhiteCat-Image)
|
|
Adapter für den MSM30 Fokussierer am Esprit80
Um den Starlight Schrittmotor für 2,5" & 3" Feather Touch Okularauszüge am Esprit80 anbringen zu können,
habe ich mir von Tommy einen Adapterring anfertigen lassen. Funktioniert perfekt.
Unten Esprit80 mit Fokusmotor, Flattener, Tilt-Adapter, Filterschublade und ASI294 im korrekten Abstand
|
|
Verschiebbare Doppelbefestigung
Ein Problem mit schweren Geräten ist aus meiner Erfahrung das manuelle links/rechts Verschieben der
Teleskope um wieder ins Gleichgewicht zu kommen z.B. wenn die Imaging Trains verändert oder vertauscht
werden. Aus diesem Grund wurde die Prismenschiene zusätzlich mit einer Zahnstange und die Prismenklemme
mit einem Zahnrad ausgestattet.
Offensichtlich fand Geoptik mein Konzept mit der Zahnstange und dem Zahnrad so interessant,
dass sie es ohne Abstimmung mit mir in ähnlicher Weise nachgebaut haben.
Leider gibt es keinen Patentschutz auf solche Ideen.
|
|
Fitting eines Esprit 100/550 nach meinen Vorgaben
Bei Verwendung einer großen Moravian G3-11000 Kamera mit einem platzraubenden Offaxis-Guider wird der
obligatorische 55mm Arbeitsabstand des originalen Flatteners überschritten. Also entschied ich mich,
nach einer Alternative mit längerem Arbeitsabstand zu suchen, und zwar mit dem 2,5" vollformatfähigen
Flattener von Teleskop-Service.
Außerdem wollte ich den originalen 3"-Okularauszug mit dem 3" Feathertouch von Starlight Instrument ersetzen.
Um es möglichst stabil zu haben, wurde die Version mit nur 38 mm Hub verwendet und diese so angepasst,
dass der Fokus in der Mitte des Hubwegs erreicht wird.

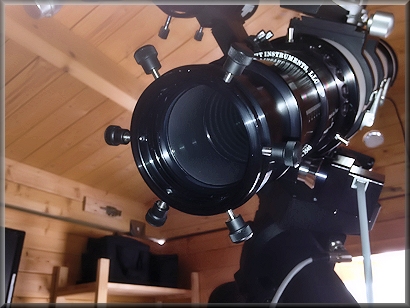

Und als dritte Vorgabe sollte ein Schwalbenschwanz-Rotationsadapter gefertigt werden, damit die zweite
Kamera, eine G2-8300 mit eigenem Offaxis-Guider, einfach hineingeschoben werden kann und automatisch in
der perfekten Entfernung wie die G3-11000 ist.
Hier der fertige Esprit mit maßgefertigten Adaptern vom Tubus auf Feathertouch, von Feathertouch auf
Flattener und dem Schwalbenschwanzadapter mit 6 Schrauben zur Befestigung der Kamera. Alles perfekt
gelöst von Tommy Nawratil und seinem Team.
|
|
EQ8 Upgrade
Die EQ8 kann bis zum Hardware-Stop bei ca. 30° (2 Stunden) über den Meridian hinaus aufnehmen,
allerdings würde die Kamera selbst am kurzen Esprit-Teleskop vorher mit der Montierung kollidieren.
Aus diesem Grund habe ich eine sehr stabile Verlängerung des Teleskopadapters (im Bild oben rot eingefärbt)
bauen lassen und zwischen Montierung und Teseskop gesetzt. Hiermit konnte ich nun selbst bei ungünstigster
DEC-Position ca. 1,75 Stunden über den Meridian hinaus aufnehmen, ohne dass es irgendwo kollidiert.
Aus Sicherheitsgründen habe ich eine zeitliche Arretierung vor dem Hardware-Stop der EQ8 mit EQASCOM eingestellt.
|
|
Knicksäule
Um von Ost bis West durchgängig ohne PierFlip auch mit 2 längeren Teleskopen auf meiner speziellen
Doppelbefestigung nutzen zu können, muss die EQ8 (oder eine andere Montierung) auf einer modifizierten
Knicksäule installiert werden. Die Knicksäule kann an beliebigen Standorten verwendet werden,
da die Polhöhe nicht fest in die Knicksäule eingebaut ist sondern mit den üblichen Methoden der
Montierung eingestellt wird. Ich habe nie verstanden, warum generell (wie auch in den Foren diskutiert wird)
die Polarausrichtung Standort-abhängig in die Knicksäule verlagert wird anstatt sie dort zu belassen, wo sie hingehört.
Mein Konzept wurde in einer Kleinserie von JD-Astronomie für mich und 3 Kollegen realisiert.
Die Resonanz der Kollegen, welche die Knicksäule bereits im produktiven Einsatz haben, ist äusserst
positiv. Insofern freut es mich besonders, dass sich meine theoretischen Überlegungen und Pläne in der Praxis bewähren.
|
|
|
|
|
