Mobile Astrofotografie mit dem
TSAPO60f5Q auf iOptron GEM28


Meine Erfahrung für diese Plug&Play Kombi habe ich im Folgenden mit Beispielaufnahmen und vielen Details zur Konfiguration dokumentiert.

Zu den Details:

iOptron GEM28 GoTo Montierung

Bereits meine zweite GEM28. Sie ist leicht, präzise, tragfähig, stabil, preisgünstig und sehr leise. Das Guiding lag je nach Seeing bei mir ohne Ausreißer zwischen 0,20” und 0,60” bei RA und DEC. Perfekt für runde, nicht aufgeblähte Sterne und tiefe Aufnahmen.

Für ein Schulprojekt habe ich ein weiteres, diesmal ein Setup mit SA GTI konfiguriert.

STATIV REPORT 172 ASTRO + GEM28 Adapter + ABLAGEPLATTE

Nur 2.2kg leichtes und sehr stabiles Stativ, ideale Ergänzung für die GEM28 Montierung. Diese Kombi kann ohne Bedenken auch unbeaufsichtigt im Einsatz bleiben denn da wackelt, kippt oder verhakt sich nichts selbst beim automatischen Pier Flip. Standfestigkeit, Vibrationsdämpfung, Balance des Equipments und das gute Kabelmanagement sind dafür ausschlaggebend.

TS-Optics TSAPO60f5Q 60 mm f/5 Quadruplet Flatfield APO Astrograph

Sehr farbreiner und lichtstarker APO. Nur 2kg leicht und damit ideal für ein mobiles Setup. Integriertes Korrektorelement im Tubus mit einem optimierten Abstand zum Objektiv. Stimmt der Fokus sind die Sterne rund bis zum Rand. Perfektes Objekt Framing mit dem Rotator am Auszug (siehe unten).

ZWO EAF5V Fokussierer mit Temperatur-Sensor

Die Fokussierung erfolgt mit der Asiair App und Bahtinov Maske oder per Autofokus. Die Handsteuerung wird nicht benötigt. Mit Standard-Adaption am Auszug befestigt.

Galaxy Sucher 8x50 RA, rot 90 Einblick, seitenrichtiges, aufrechtes Bild mit Fadenkreuzokular

In 3D gedruckten Rohrschellen als Gewichtsausgleich und zur Überprüfung der Position am Himmel auf dem Sucherschuh rechts befestigt. Ein Polarscope mit Winkelsucher und Beleuchtung oder das iPolar wird bei dem Asiair Polar Alignment mittels Platesolving nicht benötigt denn dies ist nach meiner Erfahrung einfacher, schneller und genauer.

TS-Optics Guiding Set mit 50 mm Leitfernrohr und ASI120mini Guidecam

Für eine stabile Montage auf der optischen Achse habe ich das Guidescope mit flachen Arca Swiss Klammern und passenden Rohrschellen ohne Justierschrauben auf dem Handgriff des APO befestigt. Eine feinfühlige und exakte Fokussierung ist mit einem Helical Fokussierer gewährleistet den ich nachgerüstet habe.

Neumann Aurora Flatfield Leuchtfolie D=100 mm, mit 12 V Inverter

Die Flats werden ebenfalls mit der Asiair APP erstellt, die Belichtungszeiten werden je nach Filter automatisch ermittelt.

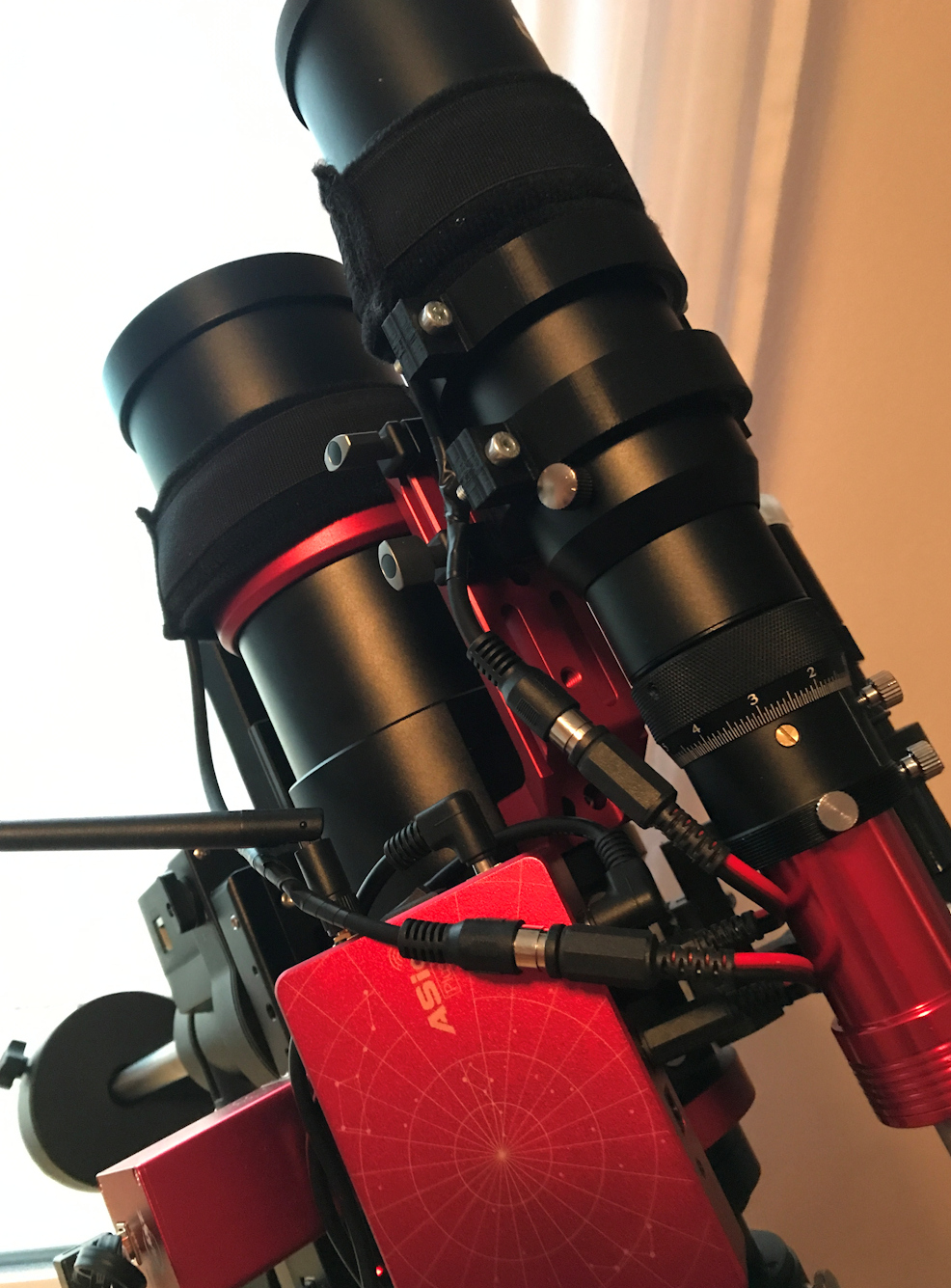

2 Heizbänder

Für APO und Guidescope mit Adapterkabel am Asiair 12V Ausgang zur Heiz-Regelung Leider sind die Kabel viel zu lang und müssen zur Vermeidung von Kabelsalat zusammen gerollt unter dem APO Handgriff verstaut werden. Das ist mir zu unpraktisch und gefährlich, deshalb habe ich sie auf optimale Länge gekürzt und neu zusammen gelötet.

ASI533MC-Pro Kamera

Sehr rauscharme Kamera mit einem interessanten Bildfeld von 140x140 Bogenminuten am 300mm APO. Als Filter verwende ich je nach Objekt einen 1.25" Astronomik Luminanzfilter, einen 1.25" Optolong L-Pro oder einen L-eXtreme Filter im ZWO Mini Filterrad. Der Filterwechsel erfolgt motorisiert mit der Asiair und der jeweils verwendete Filter wird dann erkannt und im FITS-Header fortgeschrieben. Deshalb habe ich die Filterschubladen gegen das Filterrad ausgetauscht.

Asiair Plus zur Komplettsteuerung des Setups

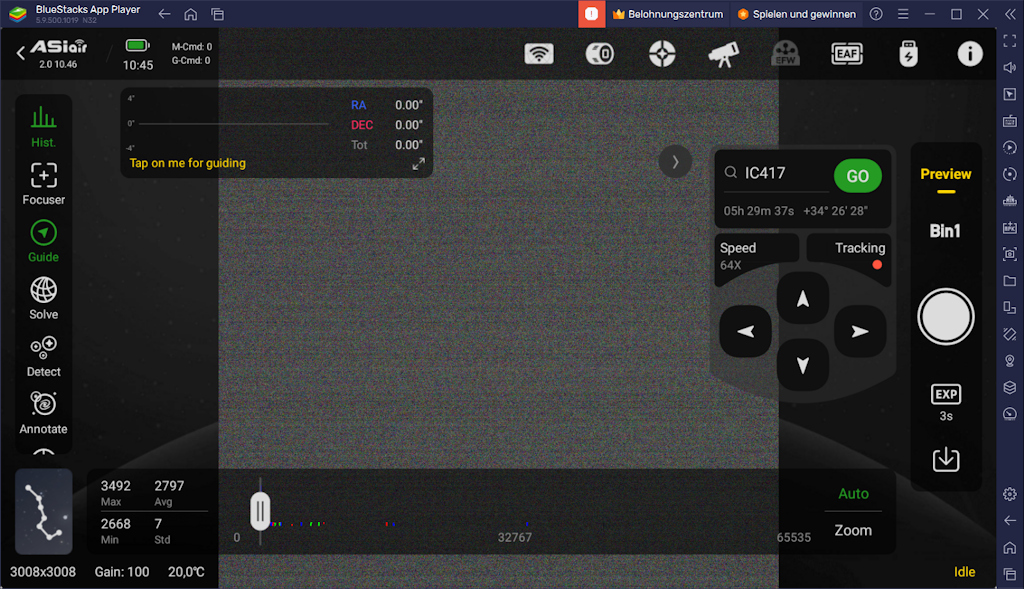

Die Asiair APP ist eine ausgezeichnete Plattform für die Steuerung der gesamten Prozesse per WIFI vom Polar Alignment über Goto, Autofokus, Platesolve und Guiding bis zur Speicherung der mit Autorun gewonnen Daten im Fits-Format auf einem externen USB Stick oder internem Speicher.

Der Asiair Plus Controller ist im linken Sucherschuh des Teleskops befestigt. Er ermöglicht ein perfektes Kabelmanagement für das komplette Setup:

Kabelmanagement

Stromversorgung GEM28

  • 12V DC-In über 220V Netzteil
  • Stromversorgung Asiair und Imaging Train
  • 12V DC-In über 12V-Ausgang der GEM28
  • 12V DC-Out Heizband 1
  • 12V DC-Out Heizband 2
  • 12V DC-Out Flatfield Box bei Bedarf
  • 12V DC-Out zu ASI533MC-P In
  • Datenübertragung Asiair und Imaging Train
  • USB3 out zu ASI533MC-P USB3
  • USB3 out zu 128GB USB3 Stick
  • USB2 out zu EAF Focuser USB2
  • USB2 out zu ASI120mini Guidescope USB2 (kein ST4 Kabel)
  • WiFi Steuerung mit iPhone oder iPad
  • USB Hub ASI533
  • USB3 out ASIAIR
  • USB2 out ZWO Filterrad

  • Symmetrischer Aufbau des Imaging Trains für optimale Balance

    Nur ein 12V Kabel führt von der Montierung zum Asiair, und von dort werden alle Komponenten im Imaging Train mit Strom und USB versorgt. Alle Kabel im Kopf-Bereich des Setups sind kurz und so verlegt, dass Kabelsalat bei den Rotationen z.B. beim Pier Flip ausgeschlossen ist. Guiding erfolgt nicht über ST4 sondern USB. Noch ein Kabel weniger. Das Kabelmanagement ist nicht nur praktisch und sicher sondern sieht auch gut aus.

    Sehr hilfreich finde ich übrigens die Funktion zur Überprüfung der Sterngrößen um festzustellen, ob der Fokus wegläuft nachdem ich ihn mit der Bahtinov Maske optimal eingestellt hatte. Der APO ist aber sehr fokusstabil, den Autofokus musste ich noch nicht einsetzen.

    Allerdings habe ich den Backlash von 35 Steps sicherheitshalber schon einmal ermittelt und den Autofokus bei einer Temperaturdifferenz von 2 Grad aktiviert.

    Setup

    Plug & Play

    Setup

    Perfektes Kabelmanagement

    Setup

    Perfekte Balance

    Setup

    Parking



    Meine Referenzaufnahmen mit diesem Equipment





    Für ein Schulprojekt in Linz habe ich ein weiteres, mobiles Setup auf Basis der SA GTI konfiguriert, welches für die Ausbildung in der Astrofotografie im Rahmen praktischer Workshops verwendet wird.
